Взрывозащищенный двигатель постоянного тока ZBQ-22 для 12-тонного аккумуляторного электровоза

Тяговый двигатель постоянного тока ZQ-22B применяется в качестве тягового двигателя взрывозащищенного аккумуляторного электровоза модели CTY12-6.7.9/192 и подходит для работы на рабочих местах со взрывоопасной смесью метана и угольной пыли.

CJY10 Ton Underground Mining Trolley Locomotive

Взрывозащищенный двигатель постоянного тока ZBQ-22 для 12-тонного аккумуляторного электровоза

Тяговый двигатель постоянного тока ZQ-22B применяется в качестве тягового двигателя взрывозащищенного аккумуляторного электровоза модели CTY12-6.7.9/192 и подходит для работы на рабочих местах со взрывоопасной смесью метана и угольной пыли.

Двигатель имеет полностью закрытую конструкцию с самоохлаждением, а уровень защиты корпуса - IP54.

Каркас двигателя изготовлен из бесшовной стальной трубы Q235-B после сварки, а также служит направляющей магнита и каркасом для установки всех деталей. Над основанием имеется смотровое окно и выпускная коробка. Через смотровое окно можно проверить рабочее состояние коллектора и щетки и заменить щетку. В розетке есть четыре клеммы, и внешний кабель вводится через интерфейс на розетке.


Видео о тяговом двигателе постоянного тока ZQ-22B (такая же форма с двигателем ZBQ-15)

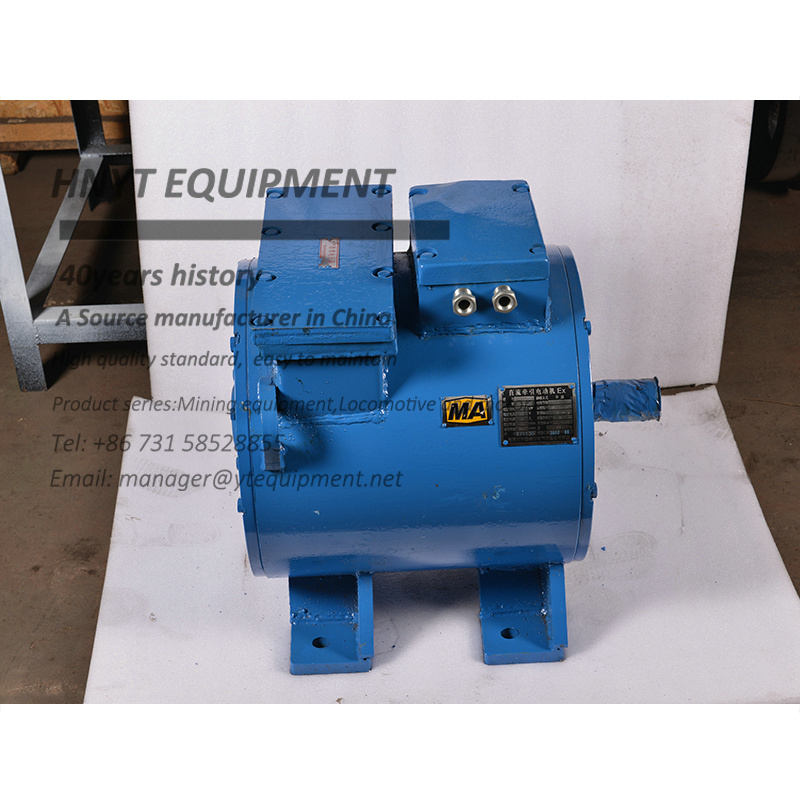

motors 1.jpg

motors 2.jpg

motors 3.jpg

motors 4.jpg

motors 5.jpg

motors 6.jpg

motors 7.jpg

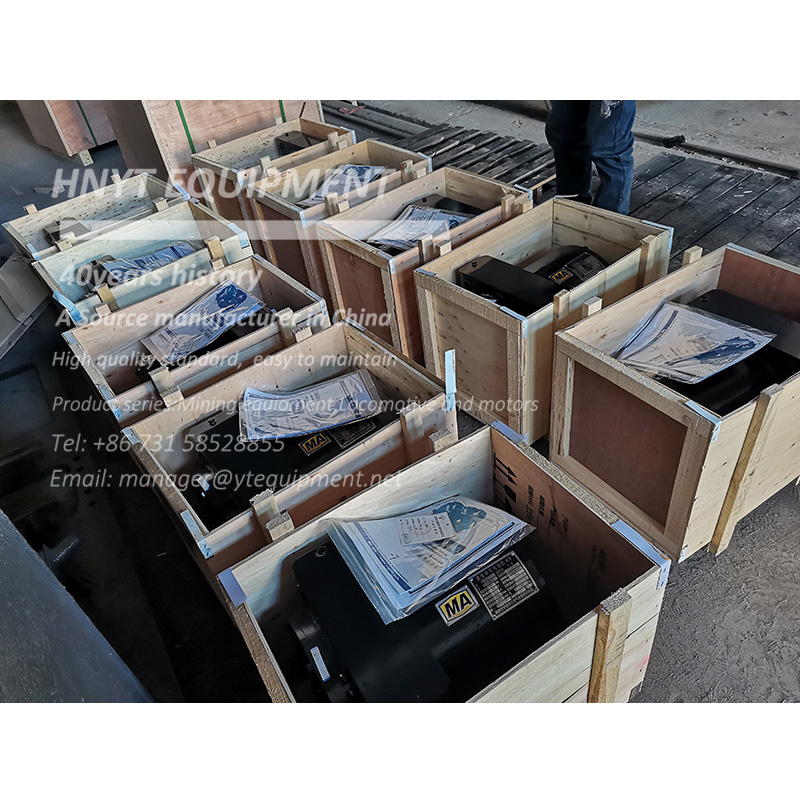

shipment and site 18.jpg




Таблица технических характеристик

                Мощность двигателя                22Kw(ZBQ-22 Dc motor)
                Напряжение                180V
                Электрический ток                141A
                Скорость вращения                1190r/min
                Максимальный ток                288A
                Максимальное вращение                2400r/min
                Структурный тип                Horizontal
                Рабочий рейтинг                S2-60MIN
                Режим возбуждения                Series
                Класс изоляции                F or H
                Тип охлаждения                IC40
                Масса                410KG
